Carico, taglio e scarico su pallet. Un’isola automatizzata nata da una vecchia taglia carta ormai abbandonata.

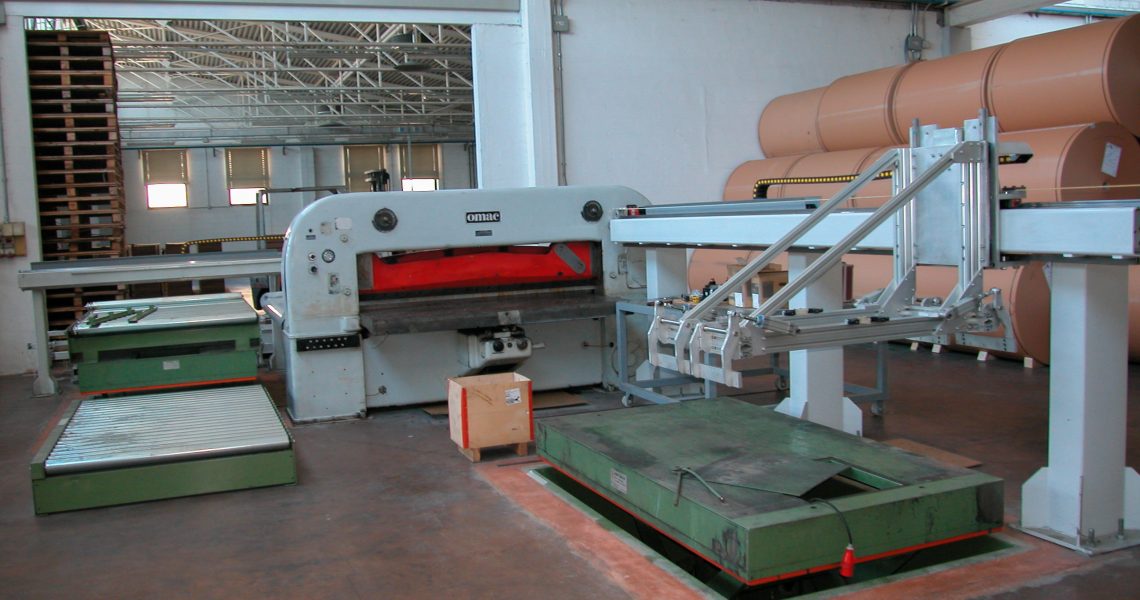

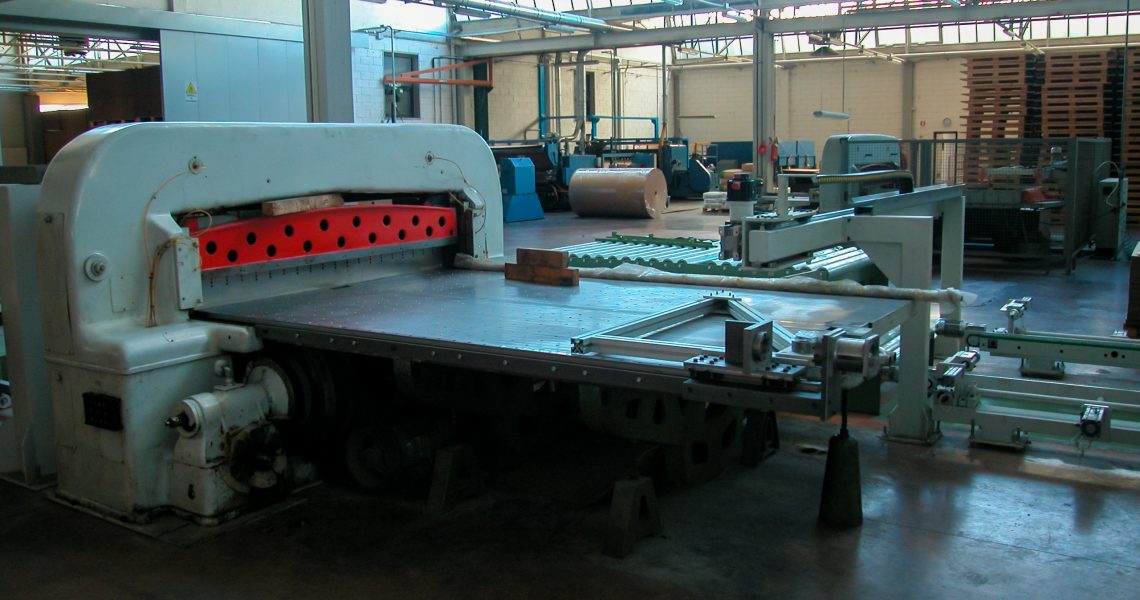

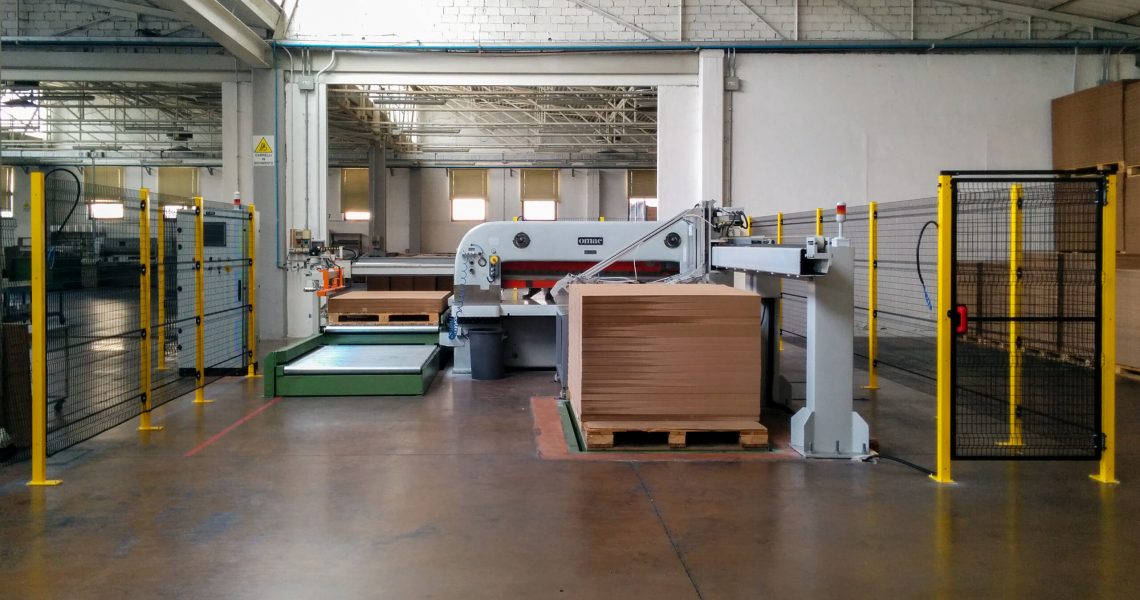

In questo esempio di revamping realizzato da Elettropitergina possiamo vedere come a partire da una semplice taglierina meccanica, ormai quasi relegata a spettatrice del processo produttivo, sia stata costruita una nuova isola di lavoro con sistema di carico, taglio e scarico automatico, che lavora seguendo una tabella di produzione pre-configurata.

Automazione, dall’inizio…

L’automazione inizia sin dal momento in cui il bancale viene preso in carico, sollevato fino al piano di lavoro e scaricato del suo contenuto. A questo punto il pacco di carta viene misurato e decisa la dimensione di taglio in base alla tabella pre-caricata. Perchè con una tabella di produzione a disposizione misuriamo ugualmente il pacco di carta in ingresso?

Per evitare gli sprechi.

Una serie di algoritmi si preoccupano di calcolare il modo migliore per rispettare la tabella di produzione ma allo stesso tempo evitare ogni forma di spreco. Anche la fase di misurazione è pensata per non incidere nelle tempistiche produttive, mentre il pacco viene spostato attraverso il nastro per raggiungere l’inizio della stazione di taglio, i sensori svolgono le misurazioni.

…alla fine

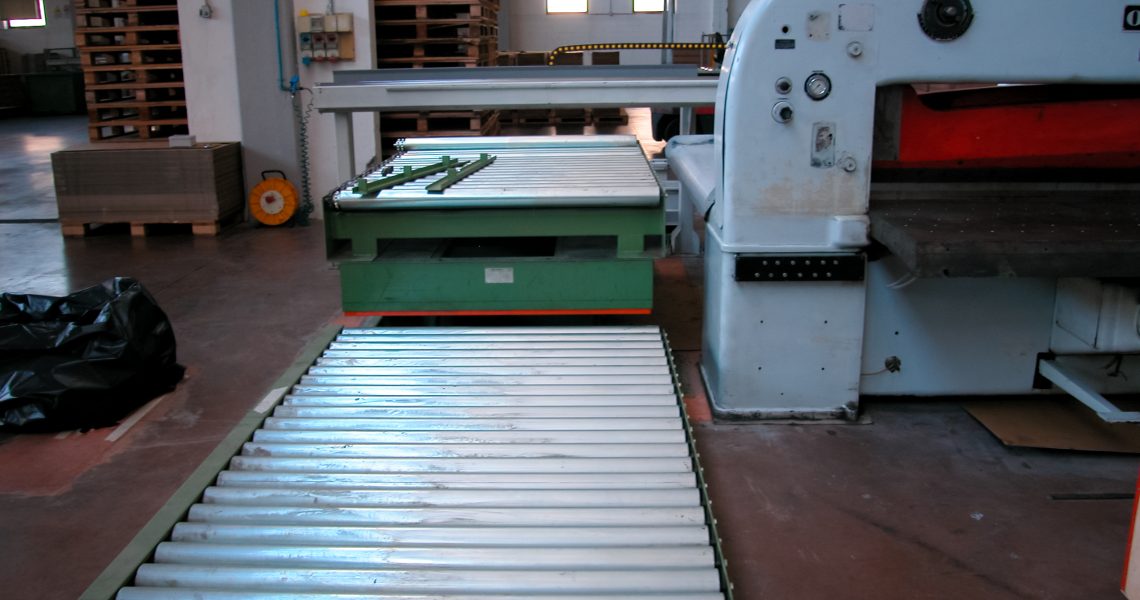

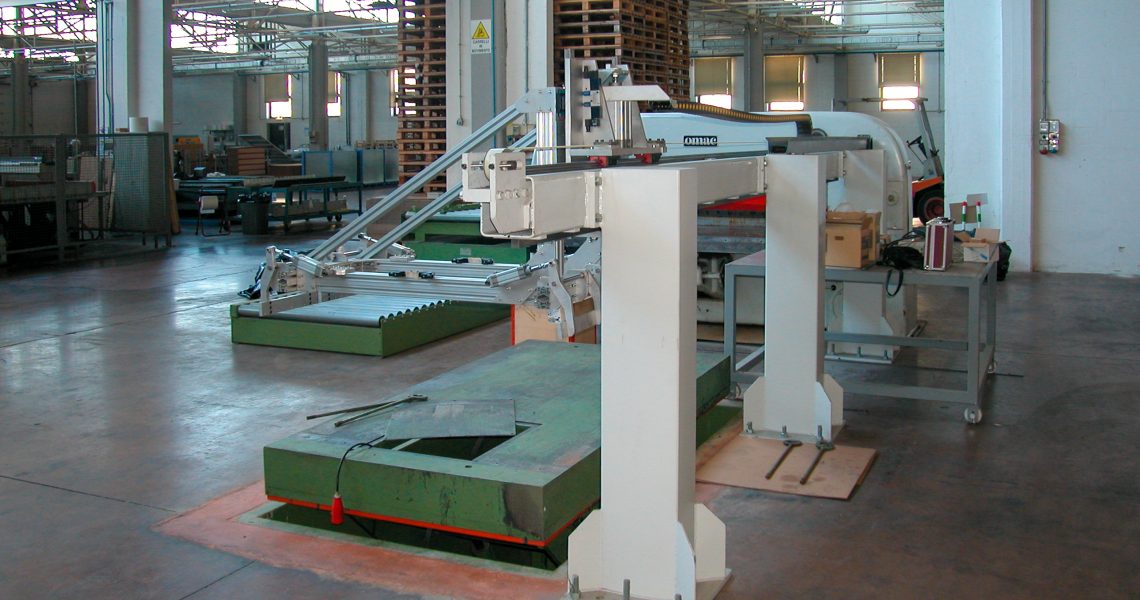

Giunti alla fase di taglio, lo spintore spinge e la carta viene tagliata, il prodotto finale scorre quindi lungo il nastro di scarico in cui viene nuovamente posizionato su un pallet per facilitarne il trasporto. La fase si scarico avviene mediante un robot pneumatico, che preleva i pezzi tagliati e seguendo la tabella prepara i pallet.

Un sistema controllato

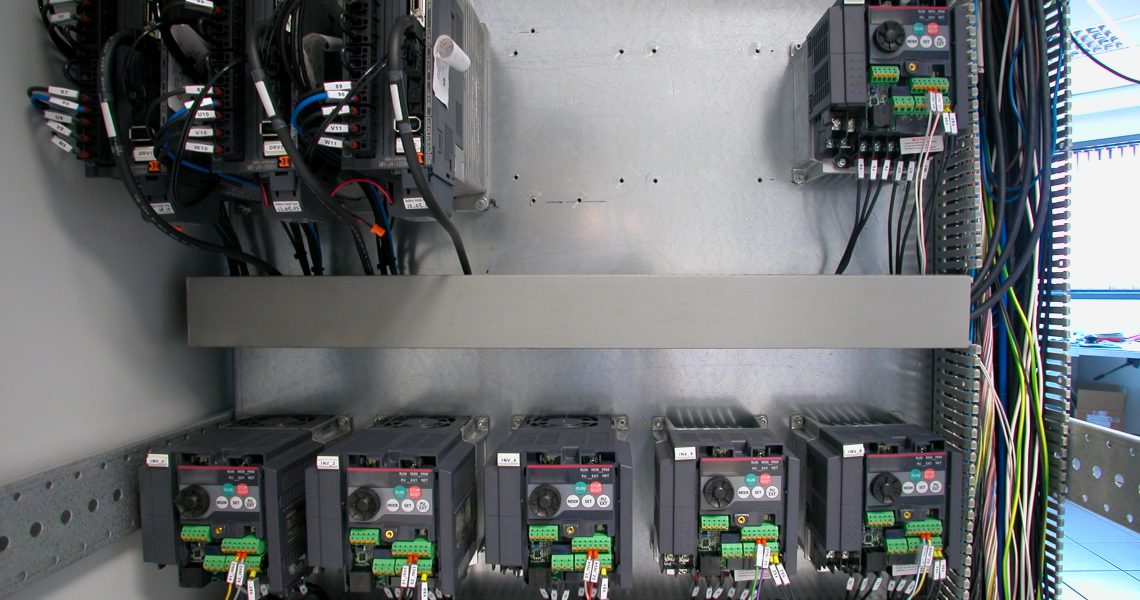

L’isola è interamente controllata da un sistema PLC, l’operatore può interagire con essa mediante un comodo pannello HMI da 15 pollici, con tecnologia touch-screen. Gli assi del caricatore sono movimentati da motori brushless, per permettere un controllo estremamente preciso del materiale in lavorazione.

Vi lasciamo una piccola galleria fotografica e un video di funzionamento.
